Gantry Bridge

1. Produktintroduksjon:

QY metallurgiske portalbrokraner brukes hovedsakelig til metallvalsing, smelting og termisk behandling. Gantry bridge er generelt egnet for miljøer med omgivelsestemperaturer fra minus 10 grader Celsius til 50 grader Celsius. Ved temperaturer på 40 grader Celsius kreves det også at den relative luftfuktigheten ikke overstiger 50 %. Det smeltede metallet som løftes har en negativ innvirkning på platekroker og smikroker. Strålingstemperaturen overstiger ikke 300 grader



Vi har utstyrt denne kranen med avanserte sikkerhetsfunksjoner som sikrer førersikkerheten alltid kommer først. Nøkkelkomponenter som taljen, elektriske komponenter og sikkerhetsutstyr er av anerkjent kvalitet som gir trygghet i å vite at kranen vår er konstruert for sikkerhet.



2. Parametere:

Løftekapasitet(t)		125/32		140/40			160/50			180/40(50)			Tilpasset
Spenn (m)		19	22	19	22	25	19	22	25	19	22	25	Tilpasset
Løftehøyde (m)	Hovedkrok	24	20	Tilpasset
	Hjelpekrok	26	22	25			26			26			Tilpasset
Hastighet (m/min)	Hovedkrok	9.5	7.6	Tilpasset
	Hjelpekrok	12	9.5	9.5			7.8			9.5			Tilpasset
Arbeiderklassen		A7,A8
Elektrisk strøm		Tilpasset

3. Komponent:

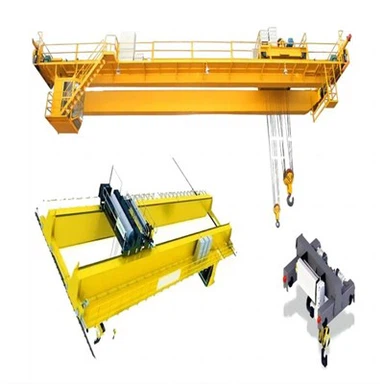

QY metallurgiske portalbrokraner er sammensatt av fem deler: boksformet broramme, vogndriftsmekanisme, tralle, gripebøtte og elektrisk utstyr, som er i samsvar med den generelle brokranen med dobbeltbjelke. Imidlertid den metallurgiske elektriske doble bjelken.



QY metallurgiske portalbrokraner må ha følgende effektive tiltak for å sikre normal bruk av kranen:



Anti-strålingsvarmeenhet og brannbrett: bunnen av førerhuset; bunnen av hovedbjelken og løftebjelken; ledningsdelene til passasjen og plattformen, bunnen av heisevognen og andre deler som er utsatt for varmestråling, er alle forsterket med kjøretøysvarmeutstrålende enheter;

Selvstendig drevne hoved- og hjelpetraller. Hovedtrallen er utstyrt med portalkroker med fast avstand for å heise ståltrommelen; hjelpetrallen kan brukes til å tippe ståltrommelen eller utføre andre hjelpeløfteoperasjoner;



Beskyttelsesnivåene til alt elektrisk utstyr og elektronisk kontrollutstyr oppfyller de relevante standardene for metallurgiske overheadkraner med dobbeltbjelke;



4. Gjeldende miljø:

QY metallurgiske portalbrokraner brukes hovedsakelig til spesialkraner for metallsmelting, valsing og termisk behandling.



Høyden til installasjonsstedet for portalbroen skal ikke overstige 2000m (Når den overstiger 1000m, bør motorkapasiteten kontrolleres i henhold til relevante forskrifter i GB755).



Arbeidsmiljøtemperaturen og fuktigheten til portalbroen: Arbeidsmiljøtemperaturen til kranen er vanligvis -10~+50 grader; Den relative luftfuktigheten overstiger ikke 50 % ved en temperatur på +40 grader.



Stedet der QY metallurgiske portalbrokraner brukes skal være fritt for brennbare, eksplosive og korrosive gasser og skal overholde bestemmelsene i relevante standarder og dokumenter.



Installasjonen av QY kranløpebanen skal generelt være i samsvar med kravene i GB10183. Ved spesielle forhold kan det spesifiseres separat etter behov.

5. QY metallurgiske portalbrokraner strålevarmebeskyttelsesanordning og brannsikkert bord:



1. Bunnen av førerhuset på en QY metallurgisk portalbrokran som løfter smeltet metall eller varme gjenstander som er direkte utsatt for varmestråling, bør utstyres med en varmestrålingsbarriere.



2. Portalbrokraner som løfter smeltet metall eller varme gjenstander (unntatt kraner med nedre flenser som løpeskinner) bør utstyres med strålevarmebeskyttelsesanordninger i bunnen av hovedbjelkene og løftebjelker som er direkte utsatt for strålevarme.



3. QY metallurgiske portalbrokraner som bruker følgende flens som en løpebane og løfter smeltet metall eller varme gjenstander, bør utstyres med en kjøretøysvarmestrålingsenhet i bunnen av trekkvognen.



4. Varmestrålingsbeskyttelsesplaten bør være utstyrt med pålitelige antifalltiltak.



5. For kraner som er direkte berørt av flammer (som f.eks. feed-span støpekraner i stålverk), er det tilrådelig å installere brannsikre paneler i de viktigste konstruksjonsdelene der flammene brenner direkte.



6. Isolasjonslag bør legges ved ledningsområdene til passasjene og plattformene der kraner som løfter smeltet metall eller varme gjenstander er direkte utsatt for strålevarme.



7. Kraner som løfter smeltet metall eller varme gjenstander bør ta beskyttelsestiltak for elektrisk utstyr som er direkte utsatt for strålevarme.



6. Hvordan betjene en QY metallurgiske portalbrokraner?



Det finnes to typer førerhus, åpen type og lukket type.

Hvis du vil vite mer, vennligst klikk her.



7. Transport:

8. Hvorfor velge oss?

(1) Nesten 35 års produksjonserfaring i kranindustri.



(2) Eksport til mer enn 120 land.



(3) 7*24 timers nettjenester.
