Tralle traverskran

Tralle traverskran

Løftekran av LDP-type (heretter referert til som kranen) er designet og produsert i henhold til JB/T1306-94-standarden. Den brukes sammen med CD1, MDI og andre typer elektriske taljer for å bli en lett og liten kran som kjører av sporet. Den elektriske taljen er plassert på den ene siden av hovedbjelken, noe som øker betjeningsrommet til kroken og reduserer høyden og kostnadene til fabrikkbygningen.


Løftekapasiteten er 1~16 tonn, gjeldende spennvidde er 7,5 m-22.5m, arbeidstemperaturen er -25 grader ~+40 grader, og luftfuktigheten er mindre enn eller lik 84 %. Den fungerer i et miljø uten brann, eksplosjon og etsende medier, og det er forbudt å løfte flytende metall, giftige, brennbare og eksplosive gjenstander.


Det er tre elektriske kontrollmoduser i henhold til de forskjellige driftsformene, den ene er å styre på bakken med en kabelknappboks hengende fra den elektriske taljen; den andre er å kontrollere på bakken med en fjernkontroll gjennom en trådløs mottaksenhet koblet til den elektriske taljen; sistnevnte skal operere i førerhuset på siden av broen.


De to første typene førere går med kjøretøyet, og brurammens kjørehastighet kan ikke være veldig høy, vanligvis ikke mer enn 45m/min, 20 m/min, mens førerhuset kan få brurammen til å løpe raskere, 45 m/min.


Strømforsyningen til løpekranen introduseres av vinkelstålet eller vognlinen på den ene siden av anlegget, mens den elektriske taljen drives av kabler. Den elektriske taljen og hele kranen er utstyrt med sikkerhetsinnretninger, som løftevektsbegrenser, løftegrensebryter, endegrensebryter, branngrensebryter, etc.

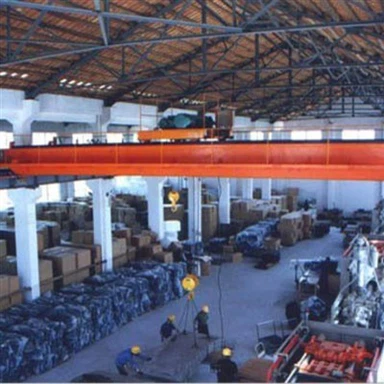

Dette produktet brukes mest i maskinproduksjon, maskinmontering og varehus osv. Dets strukturelle egenskaper er som følger:


Løftevekt(t)	1				2				3				5				10				16				20
Spenn (m)	7.5	10	15	18	8	13	18	27	7.5	12	18	23	8	12	15	18	8	12	15	20	12	19	25	28	10	16	19	26
Arbeidshastighet (m/min)	Bakke 20								Bakke 30								Bakke 20		Bakke 30		Bakke 20				Bakke 20
Modell av elektrisk talje	CD1 modell								MD1 modell								CD1 modell		MD1 modell		CD1 modell		MD1 modell		CD1 modell		MD1 modell
Løftehastighet (m/min)	8								8/0.8								7		7/0.7		3.5		3.5/0.35		3.5		3.5/0.35
Heisehøyde (m)	6,9,12,18,24,30 eller tilpasset
Arbeiderklassen	A3,A4
Elektrisk strøm	Trefase AC 380V 50Hz eller tilpasset

Metallstrukturdel:


Hovedbjelken er vanligvis sveiset av stålplater for å danne en boksformet solid banedrager. Bjelken er også sveiset til en boksform med stålplater. For enkelhets skyld med lagring og transport er hovedbjelken og bjelken forbundet med høyfaste bolter.


Elektrisk talje:


Den elektriske taljen kan løfte tunge gjenstander og bevege seg i lengderetningen langs hovedbjelken på den nedre flensen til I-bjelken under hovedbjelken. Hovedvariantene er CD1 og MD1.


For CD1-typen er løftehastigheten 8m/min (når løftekapasiteten er 10 tonn, er løftehastigheten 7m/min);


MD1-typen er en dobbelthastighets talje med en løftehastighet på 8 m/min og 0.8 m/min (når løftekapasiteten er 10 tonn, er løftehastigheten 7 m/ min og 0,72 m/min).


Standard løftehøyder er 6m, 9m, 12m, 18m, 24m, 30m og så videre. Det er to typer løftehastighet langs hovedbjelken: 30m/min og 20m/min, vanligvis 20m/min.


Betjeningsmekanisme:


Dette produktet vedtar en separat kjøreform, som fullføres av en konisk asynkronmotor med bremsing, og retardasjonsanordningen bruker en "en åpen, en lukket" girreduksjonstransmisjon.


Elektrisk utstyr


Den løpende motoren til våre produkter er en konisk bremse asynkronmotor. Den elektriske taljen og hele maskinen er utstyrt med sikkerhetsinnretninger, for eksempel: løftegrensebryter, endegrensebryter for vogn, etc.



Installasjon


1. På brukerstedet, installer drivanordningen til betjeningsmekanismen for trolleybrokranen på endebjelken.


2. Koble til hoved- og endebjelkene med bolter. Boltene er høyfaste bolter hvis ytelse kan sikre koblingsstyrken til hoved- og endebjelkene. Når du strammer boltene, fest dem diagonalt symmetrisk opp og ned, venstre og høyre. Etter at hoved- og endebjelkene er montert, kan de inspiseres i henhold til de relevante tekniske kravene i standarden JB/T1306-94. Forbindelsesflaten til hovedendebjelkene bør rengjøres for grader før montering.


3. Monter trallens hovedkranterminalformingsbryter og bryterboks og andre elektriske apparater på endebjelken, koble til de relevante elektriske delene, og feilsøk de to kjørende motorene for å få dem til å dreie i samme retning.


4. Den elektriske taljen kan forhåndsinstalleres på hoveddrageren og settes opp på banen sammen med kranen, eller den kan settes opp separat.


5. Kontrollrommet skal monteres til kranen etter at kranen er satt opp på banen.


6. Se tegningen for å sette opp krafttrallens linjeanordning.


7. Installer og koble til styreledningene i henhold til den elektriske installasjonen og koblingsskjemaet. Etter installasjonen må det sikres at kranens bevegelsesretning stemmer overens med retningen spesifisert av knappene i kontrollrommet.

Bruk og vedlikehold


Testkjøring: Ved ubelastet belastning, slå på strømmen, start og kontroller om betjeningsmekanismen, kontrollsystemet og sikkerhetsanordningen er følsomme og nøyaktige, og juster den for å være sikker og pålitelig før bruk.


Ikke overskrid den nominelle løftekapasiteten til løpekranen.


Det er ikke tillatt å henge gjenstander skrått langs fjernlysretningen.


Brukeren bør alltid sjekke om det er noe unormalt i hver del av kranen, spesielt tilkoblingen av hovedendebjelken. Hvis det ikke er sveising, bør det kontrolleres ofte.



Forholdsregler


Det er strengt forbudt å bære folk på trallens traverskran (inkludert taljer), og det er strengt forbudt å stå under tunge gjenstander;


Kileskjøter for ståltau til kraner (inkludert taljer) må være i samsvar med gjeldende forskrifter i GB5973-86.


I henhold til forskriftene er den gjenværende lengden på ståltauhodet 200 mm, og to tauklemmer er installert for å feste kileleddet


Ståltauet er lukket og låst, og det er strengt forbudt å installere, vedlikeholde og betjene utstyret uten lisens;


Etter at trallebrokranen (inkludert kalebassen) er brukt, er høyden på kroken fra bakken større enn eller lik 2 meter;


Brukeren må fylle reduksjonsrøret med olje før testing og start.
